GZQ系列振動流化床干燥機
工作原理
物料自進料進口進入機內，在振動力作用下，物料沿水平面流化床拋擲，向前連續運動，熱風向上穿過流化床同濕物料換熱后，濕空氣經旋風分離器除塵后由排風1：3排出．干燥物料由排料進口排出。

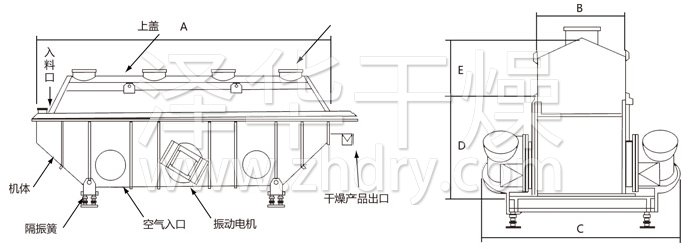

結構示意圖
適應物料
適用于化工、制藥、食品、脫水蔬菜、糧食、礦產等行業的粉狀、顆粒狀物料的干燥、冷卻等作業。 如：檸檬酸、味精、硼砂、硫銨、復合肥、蘿l、絲、豆粕、酒糟、種子、礦渣、砂糖等。
性能特點
◎振動源是采用振動電機驅動，運轉平穩，維修方便，噪音低，壽命長。
◎流態化勻稱，無死空隙和吹穿現象，可以獲得均勻的干燥，冷卻制品。
◎可調性好，適用面寬。料層厚度和在機內移動速度以及全振幅變更均可實現無級調節。
◎?qū)ξ锪媳砻娴膿p傷小．可用于易碎物料的干燥，物料顆粒不規則時亦不影響工作效果。
◎采用全封閉式的結構．有效地防止了物料與空氣間交叉感染，作業環境清潔。
◎機械效率與熱效率高，節能效果好，比一般干燥裝置可節能30一60％。
技術規格
| 尺寸/ 型號 | A | B | C | D | E | F | 重量 |
| GZQ3×0.30 | 3000 | 300 | 1350 | 900 | 430 | 1650 | 1250 |
| GZQ4.5×0.30 | 4500 | 300 | 1350 | 900 | 430 | 1650 | 1250 |
| GZQ4.5×0.45 | 4500 | 450 | 1550 | 950 | 430 | 1700 | 1670 |
| GZQ4.5×0.60 | 4500 | 600 | 1650 | 950 | 430 | 1700 | 1670 |
| GZQ6×0.45 | 6000 | 450 | 1650 | 950 | 430 | 1700 | 2100 |
| GZQ6×0.60 | 6000 | 600 | 1700 | 1000 | 500 | 1700 | 2410 |
| GZQ6×0.75 | 6000 | 750 | 1850 | 1000 | 600 | 1850 | 2840 |
| GZQ6×0.9 | 6000 | 900 | 2000 | 1000 | 600 | 1850 | 3160 |
| GZQ7.5×0.60 | 7500 | 600 | 1850 | 1000 | 600 | 1850 | 3200 |
| GZQ7.5×0.75 | 7500 | 750 | 2000 | 1000 | 600 | 1850 | 3600 |
| GZQ7.5×0.9 | 7500 | 900 | 2100 | 1000 | 600 | 1850 | 4140 |
| GZQ7.5×1.2 | 7500 | 1200 | 2500 | 1150 | 800 | 2050 | 5190 |
| 機型 |
流化床面積 (M2) |
進風溫度 (oC) |
出風溫度 (oC) |
蒸發水份能力 (kg) |
振動電機 | |
| 型號 | 功率 Kw | |||||
| GZQ3×0.30 | 0.9 | 70-140 | 40-70 | 20-35 | ZDS31-6 | 0.8×2 |
| GZQ4.5×0.30 | 1.35 | 70-140 | 40-70 | 35-50 | ZDS31-6 | 0.8×2 |
| GZQ4.5×0.45 | 2.025 | 70-140 | 40-70 | 50-70 | ZDS32-6 | 1.1×2 |
| GZQ4.5×0.60 | 2.7 | 70-140 | 40-70 | 70-90 | ZDS32-6 | 1.1×2 |
| GZQ6×0.45 | 2.7 | 70-140 | 40-70 | 80-100 | ZDS41-6 | 1.5×2 |
| GZQ6×0.60 | 3.6 | 70-140 | 40-70 | 100-130 | ZDS41-6 | 1.5×2 |
| GZQ6×0.75 | 4.5 | 70-140 | 40-70 | 120-140 | ZDS42-6 | 2.2×2 |
| GZQ6×0.9 | 5.4 | 70-140 | 40-70 | 140-170 | ZDS42-6 | 2.2×2 |
| GZQ7.5×0.60 | 4.5 | 70-140 | 40-70 | 130-150 | ZDS42-6 | 2.2×2 |
| GZQ7.5×0.75 | 5.625 | 70-140 | 40-70 | 150-180 | ZDS51-6 | 3.0×2 |
| GZQ7.5×0.9 | 6.75 | 70-140 | 40-70 | 160-210 | ZDS51-6 | 3.0×2 |
| GZQ7.5×1.2 | 9 | 70-140 | 40-70 | 200-260 | ZDS51-6 | 3.0×2 |
★以上蒸發量是蒸發量上限。
-

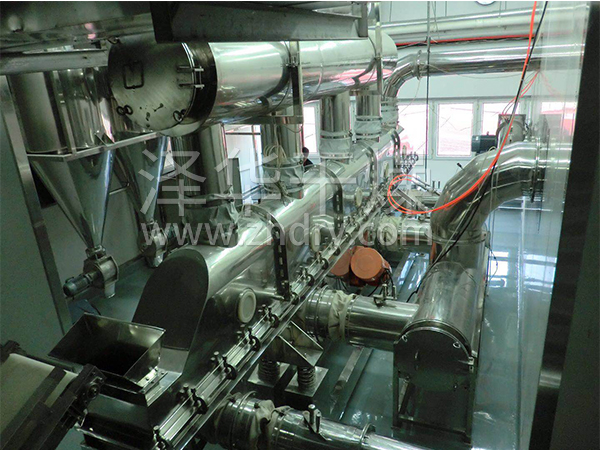

振動流化床干燥機生產現場 -

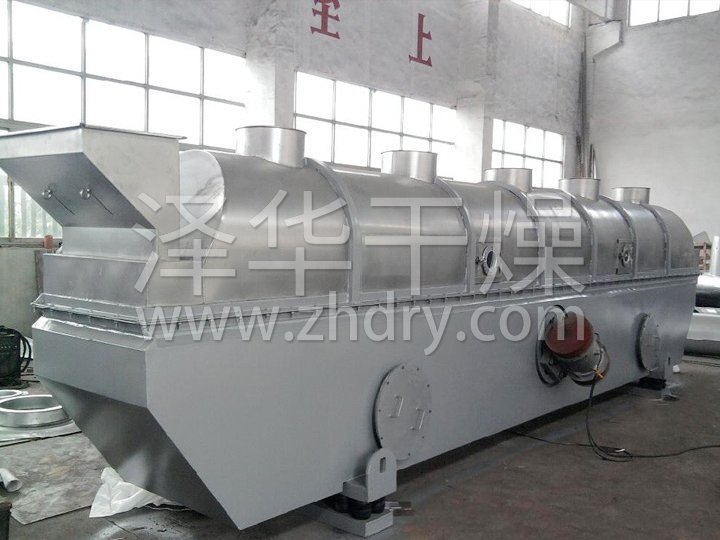

振動流化床干燥機生產現場 -

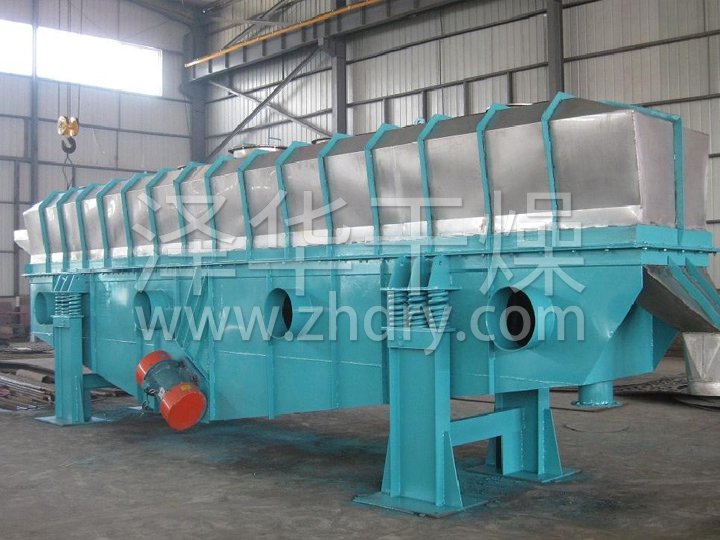

振動流化床干燥機生產現場 -

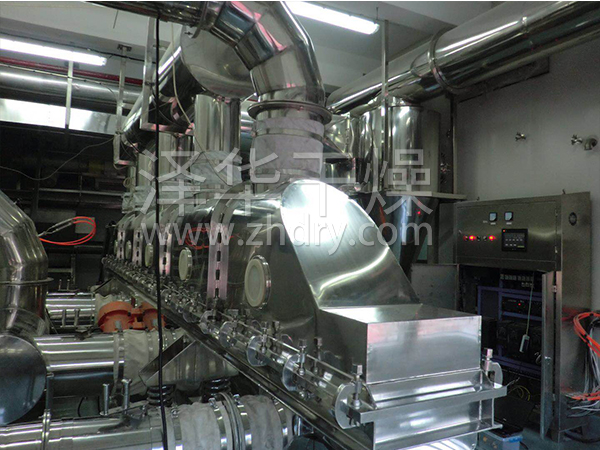

振動流化床干燥機生產現場 -
振動流化床干燥機生產現場
-
血漿血球蛋白粉干燥項目
